东风力拓4110提车记

桂氏汽车 · 发表于 2013-3-10 11:24

本帖最后由桂氏汽车于 2013-3-10 14:43 编辑

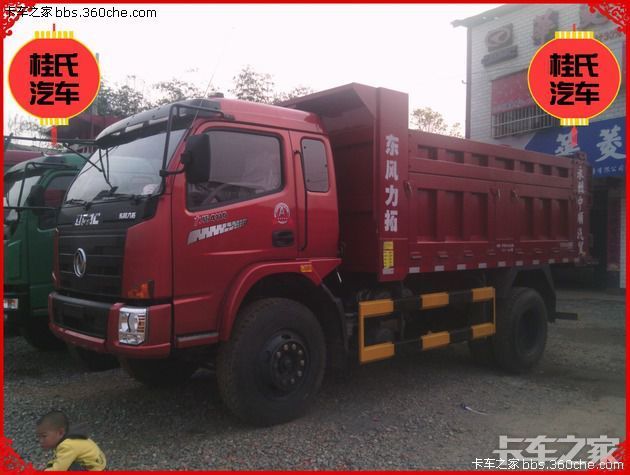

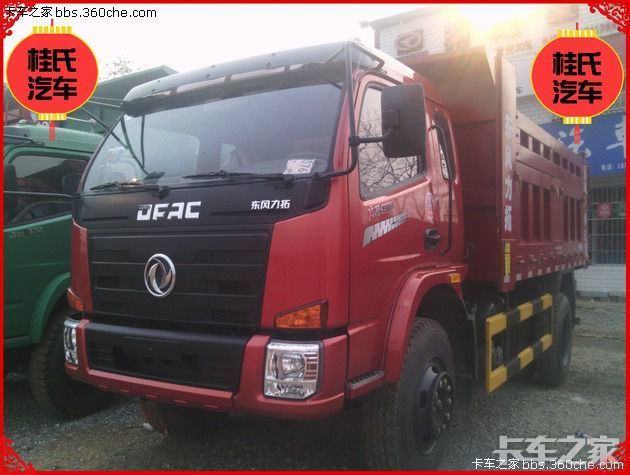

东风力拓4110提车记

配置如下：

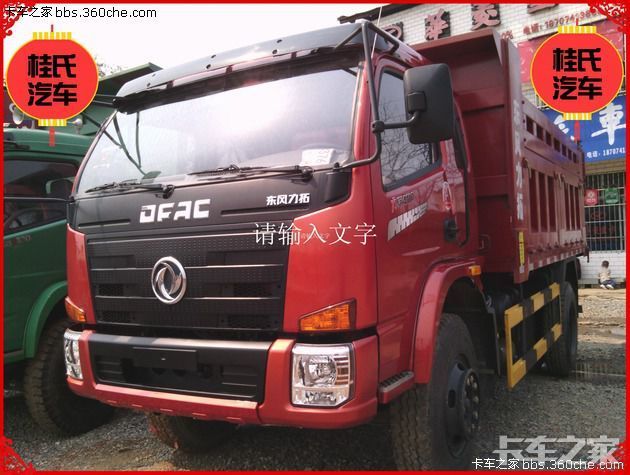

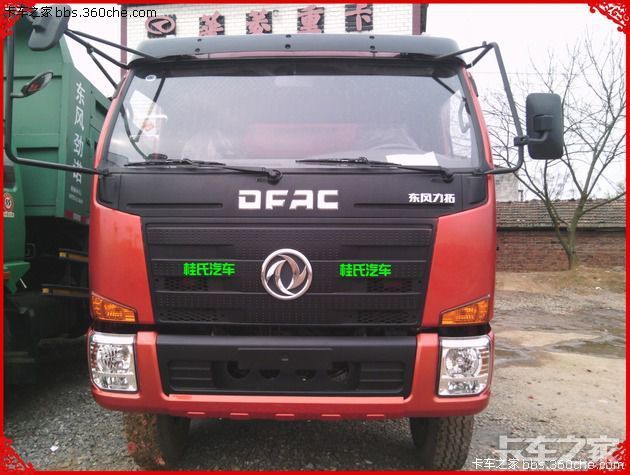

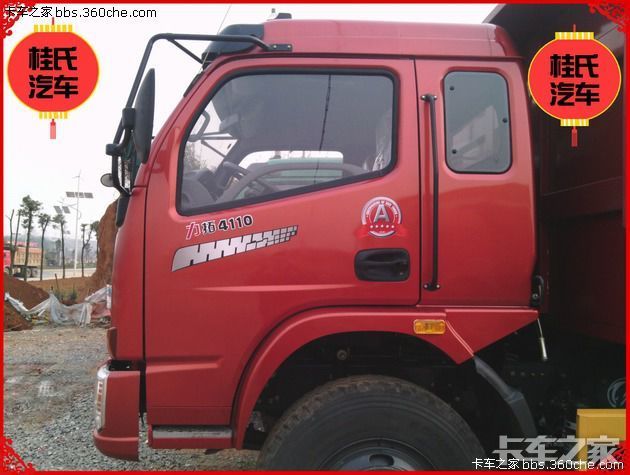

驾驶室：新款B07

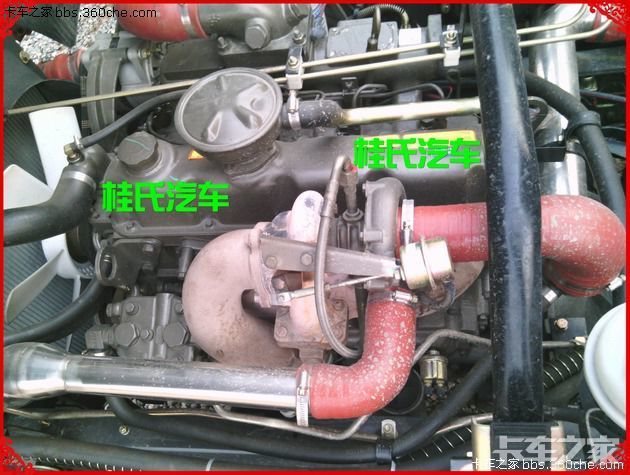

发动机：玉柴YC4E140-33（4110）

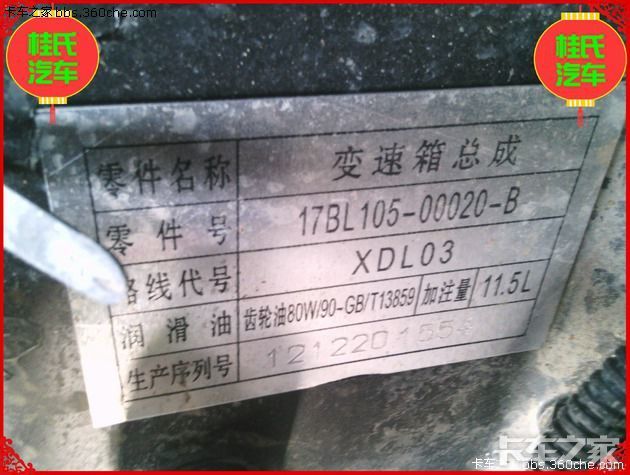

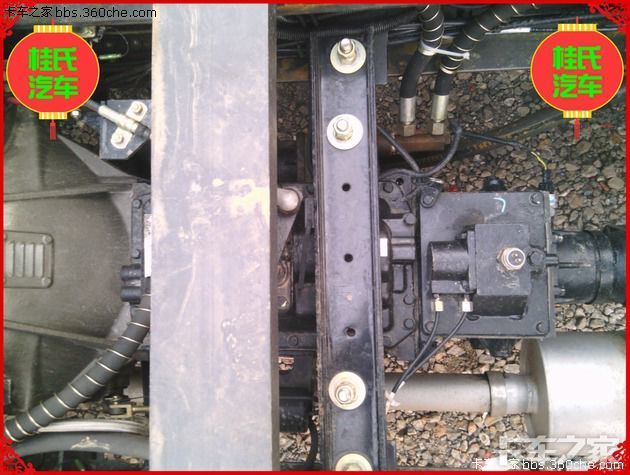

变速箱：653后副（江凯牌）

前桥：3.2T缩短

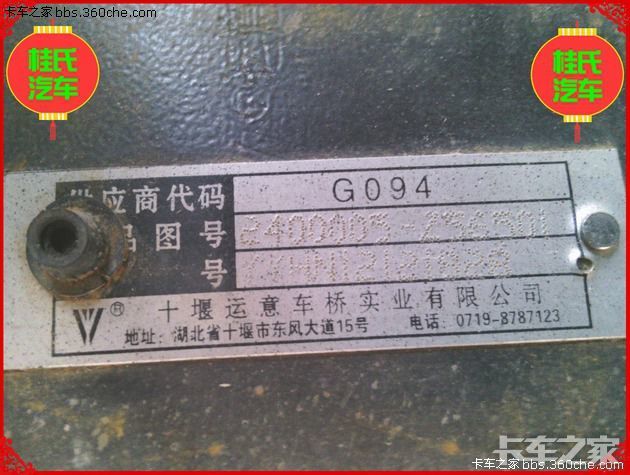

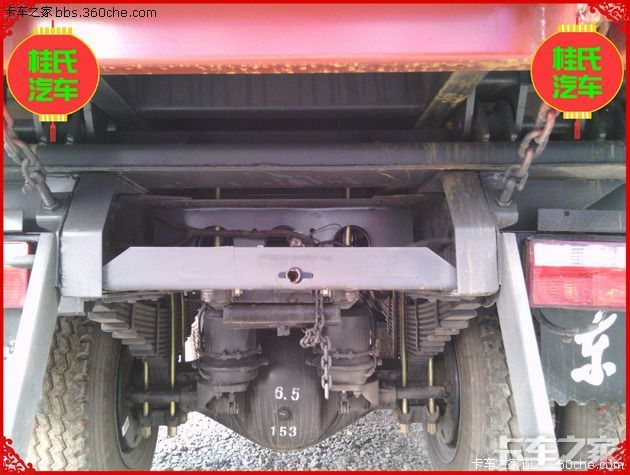

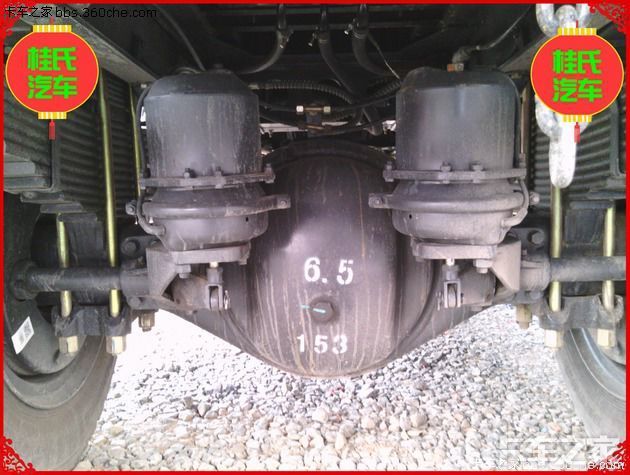

后桥：153缩短（10T）

油压顶：160工程顶；HG-E160×755

轮胎：9.00R20 16PR/6

车架：250×80×(7+4)×800

轴距：3700mm

钢板片数：9/12+10

货箱内部尺寸：4400×2200×(800+400)mm

货箱其他：⑴油顶：160工程顶
⑵货箱：
  ①边三底四；
  ②底梁用锰板折16公分内封、底边框14Q轻型槽钢；底板两边各加上3个挂钩（直径为10mm,均布）
  ③中、后立柱用两根20#槽钢并立；
  ④后门：后门门中门，270度左开，左侧铸钢合页，右侧镀锌栓钩。后门中门左右外框14#槽钢，后门中门下边框14#槽钢对扣，后门中门外框立放、骨架单边加焊三角合子，边板下边框斜面式，高栏板和边板之间不留间隙(为遮盖高栏板与边板之间的间隙高栏板内封板加宽30mm），货箱加边锁钩、双联挂架支座、链式后锁钩，前立柱喷标识；
⑶副车架：①用锰板折弯内纵梁高14公分外翻边结构 ②前平衡梁12#槽钢1500mm长、后宽尾长度为1600mm、四翻转支座，半通式翻转轴。
(4)总体：五开门，爬梯右置，货箱后立柱与货箱底边框用钢板包边，包边不得折弯与后门接触。
(5)在车箱外表面醒目处粘贴举升操作说明，加装边锁钩的要粘贴边锁钩提示语，说明上不允许有厂家标识。
